高壓開關柜DIS做哪些試驗

2017/6/20 16:39:24 點擊量：195 標簽：開關柜

高壓開關柜DIS做哪些試驗：

根據《電氣裝置安裝工程 電氣設備交接試驗標準》 GB 50150-91的規定：

10kV 油浸變壓器交流工頻耐壓試驗標準為：出廠35kV 交接30kV；

10kV 并聯電抗器交流工頻耐壓試驗標準為：出廠35kV 交接30kV；

10kV 電壓互感器交流工頻耐壓試驗標準為：出廠30kV 交接27kV；

10kV 斷路器交流工頻耐壓試驗標準為：出廠30kV 交接27kV；

10kV 電流互感器交流工頻耐壓試驗標準為：出廠30kV 交接27kV；

10kV 干式電抗器交流工頻耐壓試驗標準為：出廠30kV 交接30kV；

10kV 純瓷或純瓷充油套管交流工頻耐壓試驗標準為：出廠30kV 交接30kV；

10kV 固體有機絕緣套管工頻耐壓試驗標準為：出廠30kV 交接27kV；

10kV 支柱絕緣子交流工頻耐壓試驗標準為：出廠42kV 交接42kV；

10kV 隔離開關交流工頻耐壓試驗標準為：出廠42kV 交接42kV；

10kV 干式變壓器交流工頻耐壓試驗標準為：出廠28kV 交接24kV；

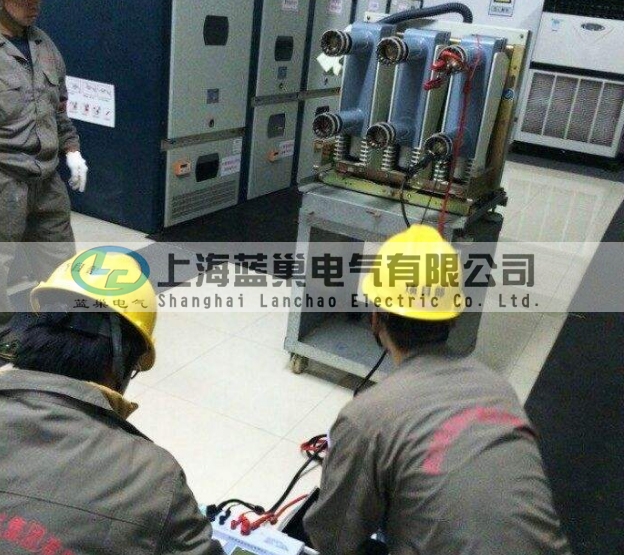

如果開關柜需要總體打耐壓，需要先弄清柜內的設備是什么，然后按柜內元件的低耐壓標準，作為總體耐壓試驗標準；

如果開關柜的主體是柜殼及絕緣子，就按絕緣子的標準，打42kV即可；

如果開關柜內部還有干式變壓器，試驗時沒有拆除引線，一起打硬體耐壓，出廠需要打28kV，交接需要打24kV；

在交流耐壓試驗前，有些東西必須是要拆除引線的，如柜內的避雷器、過電壓吸收裝置，電壓互感器的負荷、帶電指示器等。

高壓試驗應注意：

1、由于高壓的危險性所以在做耐壓試驗時要嚴格按照電氣試驗指導書來操作做好現場隔離，試驗人員要穿絕緣鞋、戴絕緣手套，確保人員的安全；

2、耐壓試驗過程中要注意觀察耐壓試驗儀表，看是否有儀表大幅度波動，另外也要聽被測設備發出的聲音，如果有明顯的異常而耐壓臺并沒有跳閘，并不能說明耐壓一定合格，可能是設備內有異物存在，這時就需要根據需實際進行檢查；

3、做試驗前對于一些精密計量?jī)x表儀器等不能經過過高電壓的設備進行隔離，將接線拆除，經免導致高電壓的損壞，當然注意在試驗后要將拆線還原完好。
